Jenkins+GitLab+Docker+SpringCloud實現可持續自動化微服務

更新時間：2019-08-04 09:00:00 來源：動力節點瀏覽3848次

　　現有混合云平臺的場景下，即有線下和線上的環境，又有測試與正式的場景，而且結合了Docker，導致打包內容有所區分，且服務的發布流程復雜起來，手工打包需要在編譯階段就要根據環境到處更改配置，因此純手工發布增加了實施的難度，需要一個統一的適應各種環境部署的方案。

Jenkins+GitLab+Docker+SpringCloud實現可持續自動化微服務

　　基于微服務的發布流程

　　手動/自動構建 -> Jenkins 調度 K8S API ->動態生成 Jenkins Slave pod -> Slave pod 拉取 Git 代碼/編譯/打包鏡像 ->推送到鏡像倉庫 Harbor -> Slave工作完成，Pod 自動銷毀 ->部署到測試或生產 Kubernetes(K8S)平臺。

　　上面是理想狀況下的將服務編譯打包成鏡像上傳到鏡像庫后部署到Kubernetes平臺的一個流程，但問題是：

　　我們有線上線下平臺，代碼在線下GitLab，是出不了外網的，因此線上K8S集群無法拉取代碼編譯。

　　Jenkins的master所在服務器是CentOS6.5，沒有Docker環境，也沒有在K8S集群服務器內，因此無法直接執行docker build鏡像和 kubectl apply 發布服務到K8S集群。

　　Jenkins的slave節點都是無法訪問外網的，線上服務需要Pinpoint而線下環境暫時不需要啟用Pinpoint，否則一直報錯，因此需要根據選擇的環境動態的構建Dockerfile，而且要求整個發布流程可選擇。

　　就上面現實問題，我們將發布流程簡化：

　　關鍵點：

　　Docker鏡像的打包使用com.spotify的docker-maven-plugin插件結合Dockerfile，調用遠程服務器的Docker環境生成鏡像。

　　K8S服務部署采用的是ssh方式，將Deployment文件上傳到K8S集群服務器，然后執行部署命令。

　　如何利用Dockerfile打包鏡像

　　之前也是用com.spotify的docker-maven-plugin插件來打包鏡像并推送到私有鏡像倉庫，但問題是無法根據環境寫條件判斷，如動態選擇是否需要啟動pinpoint，線上線下庫地址動態更換，導致鏡像名前綴也是要動態變化的，此時直接配置無法滿足，需要結合Dockerfile來實現。

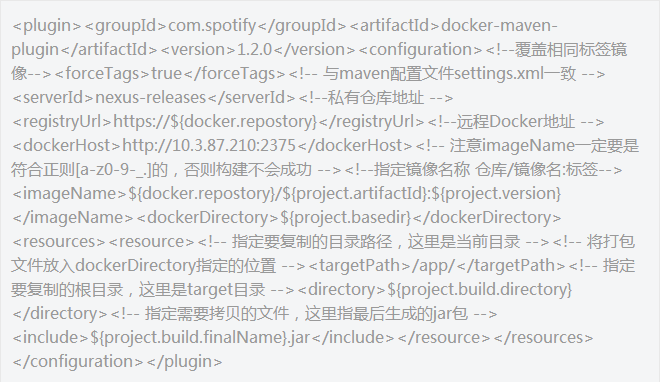

　　先更改pom文件，指定本項目的Dockerfile文件地址，默認是放在項目根目錄下：

<registryUrl>https://${docker.repostory}</registryUrl>

　　指定遠程倉庫地址，在主項目的中指定，這里默認線上倉庫39.95.40.97:5000

　　http://10.3.87.210:2375

　　指定Docker鏡像打包服務器，這里指定線下服務器。

　　${docker.repostory}/${project.artifactId}:${project.version}

　　指定鏡像名稱倉庫/鏡像名:標簽

　　${project.basedir}

　　指定Dockerfile文件地址，此處指定項目根目錄

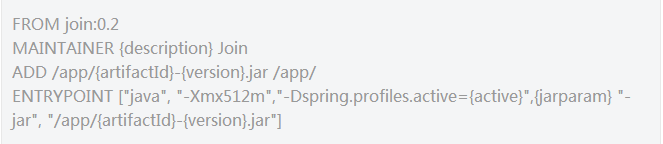

　　Dockerfile內容

　　基礎鏡像用join:0.2，里面包含了pinpoint和監控jvm的promethus客戶端包。

　　Jarparam會在Jenkins中動態替換運行時參數，active 指定當前運行環境，這里可能有人提議根據項目yml文件中指定內容自動匹配，因為要考慮到如果自動匹配更換線上線下環境就需要更改yml配置文件后又要上傳到gitlab，如此沒有必要多做一步，直接在Jenkins中當作參數指定最為便捷。

　　此處Dockerfile是通用模板，如果有特殊內容添加，可自行更改，此時的模板需要在Jenkins運行時替換參數后才有用，如果想直接在本機運行打包，可手動替換參數內容后運行：

　　clean package -DskipTests docker:build

　　推送

　　clean package -DskipTests docker:build -DpushImage

　　Jenkins發布流程

　　利用Jenkins的pipeline構建流水線

　　Pipeline也就是構建流水線，對于程序員來說，最好的解釋是：使用代碼來控制項目的構建、測試、部署等。使用它的好處有很多，包括但不限于：

　　l 使用Pipeline可以非常靈活的控制整個構建過程;

　　l 可以清楚的知道每個構建階段使用的時間，方便構建的優化;

　　l 構建出錯，使用stageView可以快速定位出錯的階段;

　　l 一個job可以搞定整個構建，方便管理和維護等。

　　Pipeline 支持兩種語法，聲明式和腳本式。這兩種方法都支持構建持續交付流水線，都可以通過 web UI 或 Jenkinsfile 文件來定義 Pipeline(通常認為創建 Jenkinsfile 文件并上傳到源代碼控制倉庫是最佳實踐)

　　Jenkinsfile 就是一個包含對 Jenkins Pipeline 定義的文本文件，會上傳到版本控制中。下面的 Pipeline 實現了基本的 3 段持續交付流水線。

　　聲明式 Pipeline：

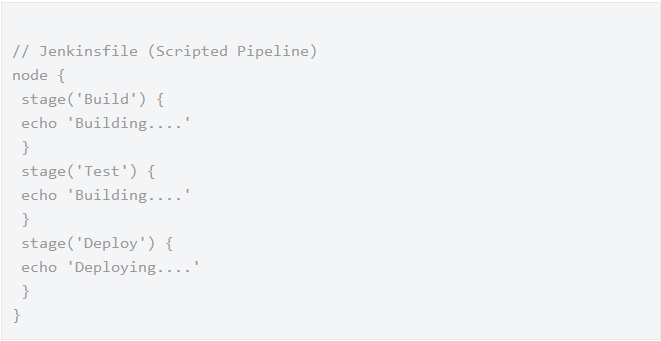

對應的腳本式 Pipeline：

　注意，所有的 Pipeline 都會有這三個相同的 stage，可以在所有項目的一開始就定義好它們。下面演示在 Jenkins 的測試安裝中創建和執行一個簡單的 Pipeline。

　　假設項目已經設置好了源代碼控制倉庫，并且已經按照入門章節的描述在 Jenkins 中定義好了 Pipeline。

　　使用文本編輯器（最好支持 Groovy 語法高亮顯示），在項目根目錄中創建 Jenkinsfile。

上面的聲明式 Pipeline 示例包含了實現一個持續交付流水線所需的最少步驟。必選指令 agent 指示 Jenkins 為 Pipeline 分配執行程序和工作空間。沒有 agent 指令的話，聲明式 Pipeline 無效，無法做任何工作！默認情況下 agent 指令會確保源代碼倉庫已經檢出，并且可用于后續步驟。

　　stage 和 step 指令在聲明式 Pipeline 中也是必須的，用于指示 Jenkins 執行什么及在哪個 stage 中執行。

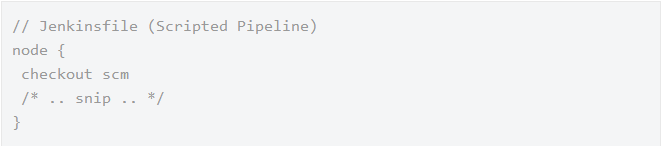

　　對于腳本式 Pipeline 的更高級用法，上面的示例節點是至關重要的第一步，因為它為 Pipeline 分配了一個執行程序和工作空間。如果沒有 node，Pipeline 不能做任何工作！在 node 內，業務的第一階段是檢出此項目的源代碼。由于 Jenkinsfile 是直接從源代碼控制中提取的，因此 Pipeline 提供了一種快速簡單的方法來訪問源代碼的正確版本：

　　這個 checkout 步驟會從源代碼控制中檢查代碼，scm 是特殊變量，它指示運行檢出步驟，復制觸發了這次 Pipeline 運行的指定版本。

　　最終的流程樣式：

　　一般用聲明式來構建流水，實際操作過程中還是發現腳本式構建更順手，而且Groovy語言更方便查資料，因此下面以腳本構建為主演示一個流程。

　　1.新建任務

　　2.填寫任務名和描述，由于防止構建歷史太多，只保留3個。

　　3.添加構建時全局構建參數，用來構建流程動態選擇環境，這里有兩種方式，一種是直接在頁面上添加，如下圖，一種是在Jenkinsfile中添加(第一次構建時不會出現選項，第二次構建才會出現，因此首次構建需要試構建，暫停再刷新頁面才會有選擇框)，兩種最張效果一樣，這里為了方便采用Jenkinsfile來添加全局參數。

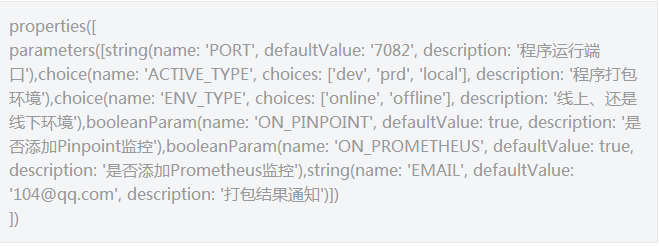

　　Jenkinsfile中添加

　　4.選擇源碼代碼庫：

　　需要添加認證，將Jenkins的ssh秘鑰添加到GitLab的頁面中，且需要將此處gitlab中joint用戶添加到需要拉取代碼的項目中才有權限拉取代碼。

　　Jenkinsfile位置放在項目的根目錄。

　　5. Jenkinsfile中指定maven目錄地址

　　MVNHOME = '/opt/maven354'

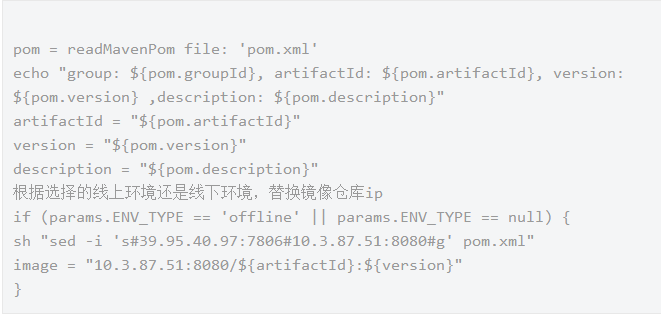

　　為防止手工填寫項目名和版本號等一系列信息，因此直接讀取pom文件中要編譯項目的這些信息給全局變量：

　　6.編譯

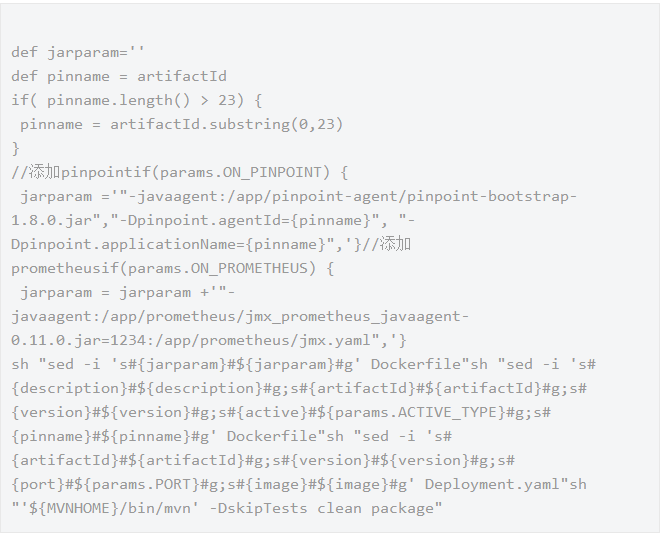

　　利用maven構建，利用上面的內容先替換掉Dockerfile、Deployment中的變量，再根據選擇的條件是否啟用pinpoint和promethus，最后編譯。

　　需要注意的是pinpoint的pinpoint.applicationName不能操作24個字符，否則啟用不成功，因此超過的直接截斷。

　　Department文件詳情看后文。

　　跳過測試編譯打包 '${MVNHOME}/bin/mvn' -DskipTests clean package 需要在Jenkins服務器安裝maven環境，還有指定maven的jar包私有倉庫地址。

　　7. Docker打包

　　前提是上一步指定pom文件中的鏡像倉庫和Dockerfile中的內容是替換后的完整內容。

　　sh "'${MVNHOME}/bin/mvn' docker:build"

　　8. 推送鏡像

　　sh "'${MVNHOME}/bin/mvn' docker:push"

　　如何發布服務到K8S集群

　　前面幾步已經將項目打包并生成了鏡像并推送到了私有倉庫，下面就是部署服務到K8S集群。

　　先看看Department.yaml文件：

---apiVersion: apps/v1

kind: Deployment

metadata:

namespace: default

labels:

app: {artifactId}

version: {version}

spec:

selector:

matchLabels:

app: {artifactId}

replicas: 1 template:

metadata:

labels:

app: {artifactId}

annotations:

prometheus.io.jmx: "true" prometheus.io.jmx.port: "1234" spec:

containers:

- name: {artifactId}

image: {image}

# IfNotPresent\Always imagePullPolicy: Always

ports:

- name: prometheusjmx

containerPort: 1234 livenessProbe: #kubernetes認為該pod是存活的,不存活則需要重啟 httpGet:

path: /health

port: {port}

scheme: HTTP

initialDelaySeconds: 60## 設置為系統完全啟動起來所需的最大時間+若干秒timeoutSeconds: 5 successThreshold: 1 failureThreshold: 5 readinessProbe: #kubernetes認為該pod是啟動成功的 httpGet:

path: /health

port: {port}

scheme: HTTP

initialDelaySeconds: 40## 設置為系統完全啟動起來所需的最少時間timeoutSeconds: 5 successThreshold: 1 failureThreshold: 5 env:

- name: eureka-server

value: "eureka-server.default.svc.cluster.local"- name: eureka-server-replica

value: "eureka-server-replica.default.svc.cluster.local" resources:

# 5%的CPU時間和700MiB的內存 requests:# cpu: 50m memory: 700Mi

# 最多允許它使用 limits:# cpu: 100m memory: 1000Mi

# 指定在容器中掛載路徑 volumeMounts:

- name: logs-volume

mountPath: /logs

- name: host-time

mountPath: /etc/localtime

readOnly: true

- name: host-timezone

mountPath: /etc/timezone

readOnly: true

- name: pinpoint-config

mountPath: /app/pinpoint-agent/pinpoint.config

volumes:

- name: logs-volume

hostPath:

# 宿主機上的目錄path: /logs

- name: host-time

hostPath:

path: /etc/localtime

- name: host-timezone

hostPath:

path: /usr/share/zoneinfo/Asia/Shanghai

- name: pinpoint-config

configMap:

# 運行在指定標簽的節點，前提是先給節點打標 kubectl label nodes 192.168.0.113 edgenode=flow# nodeSelector:# edgenode: flow---apiVersion: v1

kind: Service

metadata:

namespace: default

labels:

app: {artifactId}

version: {version}

spec:

selector:

app: {artifactId}

ports:

- name: tcp-{port}-{port}

protocol: TCP

port: {port}

targetPort: {port}

　　里面的變量會在前面幾步自動替換掉。

　　添加了prometheus收集jvm的內容：

　　prometheus.io.jmx: "true"

　　prometheus.io.jmx.port: "1234"

　　containerPort: 1234

　　將pinpoint的配置內容pinpoint.config用configMap 保存，方便更改內容。

　　其它內容不在此詳解，可自行google。

　　網上資料一般發布服務都是直接kubectl deploy，這種情況只適用于jenkins的服務器已包含在K8S服務器集群中。第二種情況是在K8S集群服務器里面生成Jenkins的一個slave節點，然后在pipeline里面設置node(“k8s”){ ……} 里面發布，具體方法自行google。

　　這里為了避免麻煩，采用直接SSH到K8S服務器集群的方案發布服務。

　　配置sshagent

　　SSH Agent Plugin ：sshagent方法支持，用于上傳構建產物到目標服務器，使用詳情見：

https://wiki.jenkins.io/display/JENKINS/SSH+Agent+Plugin

　　在Jenkins插件庫搜索后直接下載安裝(需要連外網環境)，生產環境已安裝，直接使用。

　　使用：

　　sshagent(credentials: ['deploy_ssh_key_23']) {

　　sh "scp -P 2222 -r Deployment.yaml [email protected]:/docker/yaml/Deployment-${artifactId}.yaml"

　　sh "ssh -p 2222 [email protected] 'kubectl apply -f /docker/yaml/Deployment-${artifactId}.yaml && kubectl set env deploy/${artifactId} DEPLOY_DATE=${env.BUILD_ID}'"

　　}

　　先用ssh遠程到K8S集群中的服務器，將Deployment文件上傳，然后再遠程執行kubectl apply發布服務。

　　為了避免誤操作，在發布前做了發布確認提示判斷。

　　timeout(time: 10, unit: 'MINUTES') {

　　input '確認要部署嗎?'

　　}

　　以上流程已完成整個流程，然后可以去K8S環境去看服務是否有正常運行。

　　關于測試

　　上面的過程沒有加入代碼測試、代碼質量分析SonarQube、發布后服務測試的階段(Selenium是一套完整的Web應用程序測試系統http://www.51testing.com/zhuanti/selenium.html)，后續可以接入。

　　如何進行多模塊如何構建

　　很多項目采用的是多模塊構成，因此每個項目配置和發布要求不一樣，需要單獨編譯到部署，所以每個模塊都需要獨立的Dockerfile和Deployment文件，Jenkinsfile通用一份，然后在發布時自動彈出模塊列表，選擇需要發布的模塊進行編譯發布。

　　//需要處理的項目多項目時先進入子項目

　　projectwk ="."mainpom = readMavenPom file:'pom.xml'//存在多個模塊時，選擇其中一個進行編譯if(mainpom.modules.size() > 0 ) {

　　echo "項目擁有模塊==${mainpom.modules}" timeout(time: 10, unit:'MINUTES') {

　　defselproj = input message:'請選擇需要處理的項目', parameters: [choice(choices: mainpom.modules, description:'請選擇需要處理的項目', name:'selproj')] //, submitterParameter:'project' projectwk = selproj

　　echo "選擇項目=${projectwk}" }

　　}

　　讀取主項目的pom中的modules判斷是否包含多個模塊，供用戶選擇。

　　然后根據選擇的模塊進行編譯，dir進入選擇的模塊讀取信息并編譯。

　　dir("${projectwk}") {

pom = readMavenPom file:'pom.xml' echo "group: ${pom.groupId}, artifactId: ${pom.artifactId}, version: ${pom.version} ,description: ${pom.description}" artifactId ="${pom.artifactId}" version ="${pom.version}" description ="${pom.description}"}

完整的Jenkinsfile

properties([

parameters([string(name: 'PORT', defaultValue:'7082', description:'程序運行端口'),choice(name:'ACTIVE_TYPE', choices: ['dev','prd','local'], description:'程序打包環境'),choice(name:'ENV_TYPE', choices: ['online','offline'], description:'線上、還是線下環境'),booleanParam(name:'ON_PINPOINT', defaultValue: true, description:'是否添加Pinpoint監控'),booleanParam(name:'ON_PROMETHEUS', defaultValue: true, description:'是否添加Prometheus監控'),string(name:'EMAIL', defaultValue:'[email protected]', description:'打包結果通知')])

])

node {

stage('Prepare') {

echo "1.Prepare Stage" MVNHOME ='/opt/maven354'//echo"UUID=${UUID.randomUUID().toString()}" checkout scm

//需要處理的項目多項目時先進入子項目

projectwk ="." mainpom = readMavenPom file:'pom.xml' repostory ="${mainpom.properties['docker.repostory']}"//存在多個模塊時，選擇其中一個進行編譯

if(mainpom.modules.size() > 0 ) {

echo "項目擁有模塊==${mainpom.modules}" timeout(time: 10, unit:'MINUTES') {

echo "選擇項目=${projectwk}" }

}

dir("${projectwk}") {

script {

GIT_TAG = sh(returnStdout: true, script:'/usr/local/git/bin/git rev-parse --short HEAD').trim()

echo "GIT_TAG== ${GIT_TAG}" }

image ="192.168.4.2:5000/${artifactId}:${version}"if(params.ENV_TYPE =='offline'|| params.ENV_TYPE == null) {

sh "sed -i 's#39.95.40.97:5000#10.3.80.50:5000#g' pom.xml" image ="10.3.80.50:5000/${artifactId}:${version}" }

}

if(mainpom.modules.size() > 0 ) {

stage('編譯總項目') {

sh "'${MVNHOME}/bin/mvn' -DskipTests clean install" }

}

dir("${projectwk}") {

stage('編譯模塊') {

echo "2.編譯模塊 ${artifactId}"defjarparam=''defpinname = artifactId

if( pinname.length() > 23) {

pinname = artifactId.substring(0,23)

}

//添加pinpoint

if(params.ON_PINPOINT) {

jarparam ='"-javaagent:/app/pinpoint-agent/pinpoint-bootstrap-1.8.0.jar","-Dpinpoint.agentId={pinname}", "-Dpinpoint.applicationName={pinname}",' }

//添加prometheus

if(params.ON_PROMETHEUS) {

jarparam = jarparam +'"-javaagent:/app/prometheus/jmx_prometheus_javaagent-0.11.0.jar=1234:/app/prometheus/jmx.yaml",' }

sh "sed -i 's#{jarparam}#${jarparam}#g' Dockerfile" sh "sed -i 's#{description}#${description}#g;s#{artifactId}#${artifactId}#g;s#{version}#${version}#g;s#{active}#${params.ACTIVE_TYPE}#g;s#{pinname}#${pinname}#g' Dockerfile" sh "sed -i 's#{artifactId}#${artifactId}#g;s#{version}#${version}#g;s#{port}#${params.PORT}#g;s#{image}#${image}#g' Deployment.yaml" sh "'${MVNHOME}/bin/mvn' -DskipTests clean package" stash includes: 'target/*.jar', name:'app' }

stage('Docker打包') {

echo "3.Docker打包" unstash 'app' sh "'${MVNHOME}/bin/mvn' docker:build" }

stage('推送鏡像') {

echo "4.Push Docker Image Stage" sh "'${MVNHOME}/bin/mvn' docker:push" }

timeout(time: 10, unit:'MINUTES') {

input '確認要部署嗎？' }

stage('發布') {

if(params.ENV_TYPE =='offline'|| params.ENV_TYPE == null) {

sshagent(credentials: ['deploy_ssh_key_34']) {

sh "scp -r Deployment.yaml [email protected]:/docker/yaml/Deployment-${artifactId}.yaml" sh "ssh [email protected] 'kubectl apply -f /docker/yaml/Deployment-${artifactId}.yaml && kubectl set env deploy/${artifactId} DEPLOY_DATE=${env.BUILD_ID}'" }

} else {

sshagent(credentials: ['deploy_ssh_key_238']) {

sh "scp -P 22 -r Deployment.yaml [email protected]:/docker/yaml/Deployment-${artifactId}.yaml" sh "ssh -p 22 [email protected] 'kubectl apply -f /docker/yaml/Deployment-${artifactId}.yaml && kubectl set env deploy/${artifactId} DEPLOY_DATE=${env.BUILD_ID}'" }

}

echo "發布完成" }

}

stage('通知負責人'){// emailext body:"構建項目:${description}\r\n構建完成", subject:'構建結果通知【成功】', to:"${EMAIL}" echo "構建項目:${description}\r\n構建完成" }

}

　　將Jenkinsfile文件放在項目根目錄，然后將源碼都上傳到GitLab。

　　打開BlueOcean，這是Jenkins新出的美化頁面。
